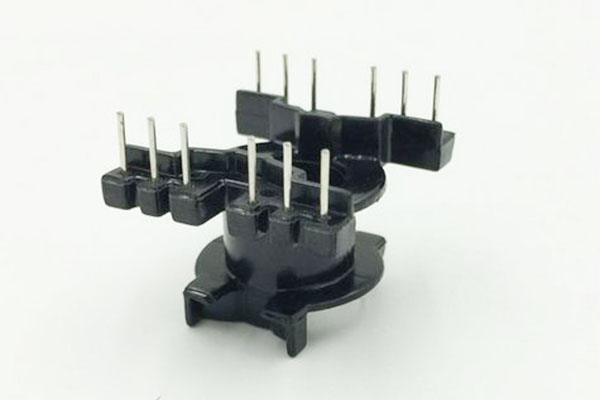

變壓器骨架怎么看輸入輸出？變壓器骨架怎么繞線？

機器的功率不同，所需的骨架功率也應不同，那么變壓器骨架怎么看輸入與輸出的功率？變壓器骨架又應該怎么繞線呢？下面變壓器骨架生產廠家-韓創模具為大家?guī)?lái)解答！

變壓器骨架怎么看輸入與輸出？

（1）電壓高的線圈匝數多，層數也多，電壓低線圈少層數也少。

（2）電壓高線徑細電壓低線徑粗。

（3）用萬用表RX1檔測電阻，電阻大的電壓高，測出來電阻小的電壓低。

（4）用電池線圈與電珠串聯高壓線圈多電珠暗，低壓線圈少電珠亮。

（5）一般電原線繞在內層，低壓繞在外層，但也有少數不這樣繞。

變壓器的參數一般會在器身上有標注。如果沒有，可按照下述辦法判斷：

1、用萬用表測量一側的紅線電阻值和另一側的黃線及黑線的電阻值。顏色相同的是同一繞組。若紅線阻值比另一側的繞組值高很多，大致可判斷是高壓側，而另一側的黃、黑線是負載繞組。

2、變壓器高壓繞組（220V或380V）一般會用紅線表示。

3、接電源試驗。找一個帶220V插頭的電源線和一個2A的保險管串接好，接入220V。若保險未燒毀，用萬用表測量另一側各繞組的電壓值。若測出諸如6V、12V或24V，則可立即判斷變壓器原來額定電壓就是220V。如果測出的是其他值，其實廢物利用也是不錯的。

變壓器骨架怎么繞線？

一、密繞：密繞就是線與線之間緊密的靠在一起，在繞制中線不可分層和交叉等現象，例如：密繞一層時不允許有第二層出現，不允許有線與線之間有縫隙和交叉等現象。

1、排線均勻緊密；

2、排線無打結，無交叉，無重疊，上一層無陷入下一層現象。

二、均繞：均繞就是線與線之間距離大致相等，繞滿整個繞線區域，起收線要靠近端控膠帶，但不允許上端控膠帶。

1、繞線繞滿整個繞線區域；

2、線與線之間距離大致相等；

3、起收線都靠端控膠帶繞線，且沒有上端控。

三、并繞：兩根以上的WIRE同時平行的繞同一組線，各自平行的繞，不可交叉，不可將收線掛錯腳位，進出線要成直角。

a、同組并繞；

b、不同組并繞；

c、多組并繞；

d、不同組或同組雙并繞。

四、同層繞線

1、同層繞線就是兩個或兩個以上繞組繞在同一層上，各個繞線之間起收線都是獨立的絕緣；

2、繞線要均勻，排線緊密繞線時線不可爬上端控膠帶，進出線要成直角，具體要求要符合作業指導書要求。

五、居中繞線

1、居中繞線就是在骨架繞線區域中繞在繞線區域中間，如圖所示A，B尺寸大致相等，即“A”=“B”；

2、繞線要均勻，進出線要成直角，具體依照作業指導書要求采用居中密繞還是居中均繞。

六、注意事項

起線時，不可用剪刀去壓起線來靠邊繞線，這樣做會將漆皮刮破傷導致電氣不良NG。

以上就是東莞韓創變壓器骨架廠家關于“變壓器骨架怎么看輸入輸出？變壓器骨架怎么繞線？”問題作出的詳細分析介紹，如未解決您的問題或有其他問題需要解決，可聯系在線客服隨時為您解惑！
